Клеммы WAGO для светотехники

В светотехнике наибольшее применение нашли несколько серий клеммников WAGO:

Серии 222, 221	Серия 224

Серия 294	Серия 862

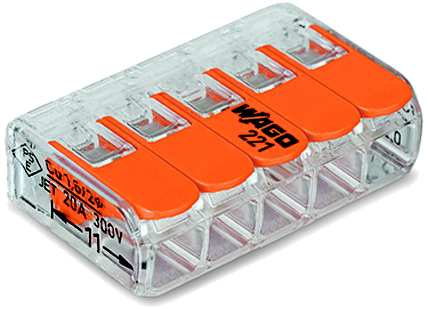

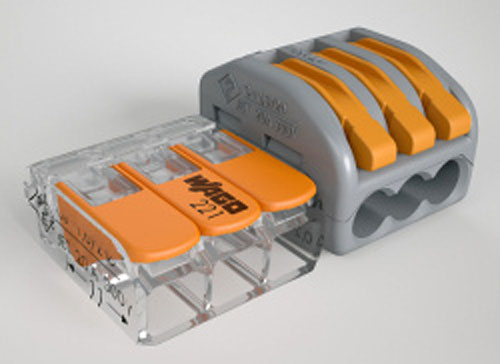

Универсальные строительно-монтажные клеммы серий 222, 221

Клеммы предназначены для соединения 2, 3 или 5 медных зачищенных проводников, одножильных и многожильных, сечением до 2,5 мм2; Наличие специального паза в корпусе клеммы для размещения рычага в закрытом положении надежно предотвращает случайное отсоединение проводника. Клеммы серии 221 имеют такие же параметры, что и клеммы серии 222, но меньше по размерам.

- 222-412, 221-412 – клемма на 2 проводника;
- 222-413, 221-413 – клемма на 3 проводника;
- 222-415, 221-415 – клемма на 5 проводников.

Серия 224

Клеммы для светильников серии 224 могут быть использованы для подсоединения одножильных и гибких проводников. Удобство применения обеспечивает быстрая и надежная укладка инсталляции. Со стороны освещающего элемента размещен CAGE CLAMP® – зажим для одно- и многожильных проводников сечением 0,5-2,5 мм².

224-101	Соединитель для осветительного оборудования, стандартная версия; постоянная рабочая температура 105 ° С
224-104	2-проводной соединитель для осветительного оборудования, стандартная версия; постоянная рабочая температура 105 ° С, черный
224-112	2-проводной соединитель для осветительного оборудования, стандартная версия; постоянная рабочая температура 105 ° С, белый
224-114	2-проводной соединитель для осветительного оборудования, стандартная версия; постоянная рабочая температура 120 ° С, черный
224-122	2-проводной соединитель для осветительного оборудования, c контактной пастой; постоянная рабочая температура 105 ° С, черный
224-201	Сервисный соединитель

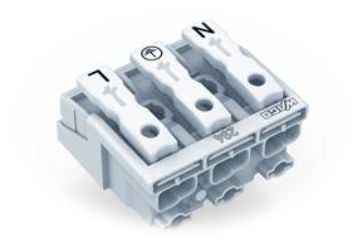

Серия 294

Новый модуль серии 294 от WAGO позволяет использовать для сетевых соединений одно- и многожильные провода сечением 0,5-2,5 мм2.

Клемма для соединения по месту, без заземления и с заземлением существует на 2, 3, 4, 5, 6 и 7 контактов. Имеет варианты монтажа к поверхности саморезом и на монтажной ножке.

Технические характеристики
Измеренное напряжение EN	500 V
Измеренное напряжение разряда	24 A
Сила тока EN	24 A
Поперечное сечение [AWG]	18 - 14 AWG
Поперечное сечение [mm2]	0,5 - 2,5 mm2
Поперечное сечение до [AWG]	18 - 14 AWG
Способ монтажа	одножильный
Способ монтажа	многожильный
Температурная стабильность	RTI 125 °C
Габаритные размеры (3-х полюсная клемма)
Высота	17мм
Ширина	30мм
Глубина	27,3

Варианты крепления клемм серии 294

862 - серия

Позволяет подключать до четырех проводников сечением от 0,5 мм2 до 4 мм2. Имеет большое количество вариантов исполнения.

• Допускается смешанное подключение разных сечений.
• При монтаже в заводском исполнении используемый в клемме разъем CAGE CLAMP®S позволяет подключение путем простого вставления одножильных проводников, тонко-проволочных проводников с обжатой наконечной гильзой или с ультразвуковым уплотнением концов провода сечением от 0.5 мм2 до 4 мм 2 (минимальная длина уплотненных переплетением концов кабеля – 7 мм).
• Имеются разновидности клемм данной серии с автоматическим контактом на несущей рейке.
• Фиксаторы для быстрого монтажа
• Нажимные лапки для простоты в обращении с отверткой или вручную./li>
• Возможно тестирование испытательным штекером с диаметром 2 мм.
• Дополнительно поставляется стандартная маркировка на каждый полюс.

Технические характеристики
Число контактов	3
Измеренное напряжение	500 V
Измеренное напряжение разряда	6 kV
Сила тока	32 А
Количество подключаемых проводов	12
Независимых цепей	3
Габаритные размеры
Высота	22,3 мм
Ширина	36 мм
Глубина	35 мм
Вес	20,38 г.
